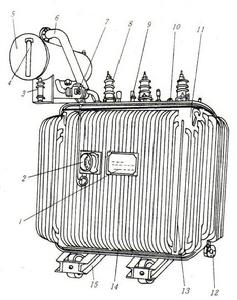

圖例：三相油浸式電力變壓器外形圖
1-銘牌；2-信號式溫度計；3-吸濕器；4-油標；5-儲油柜；6-安全氣道
7-氣體繼電器；8-高壓套管；9-低壓套管；10-分接開關；11-油箱；
12-放油閥門；13-器身；14-接地板；15-小車
供配電方式：10KV高壓電網采用三相三線中性點不接地系統運行方式。用戶變壓器供電大都選用Y/Yno結線方式的中性點直接接地系統運行方式，可實現三相四線制或五線制供電，如TN-S系統。
